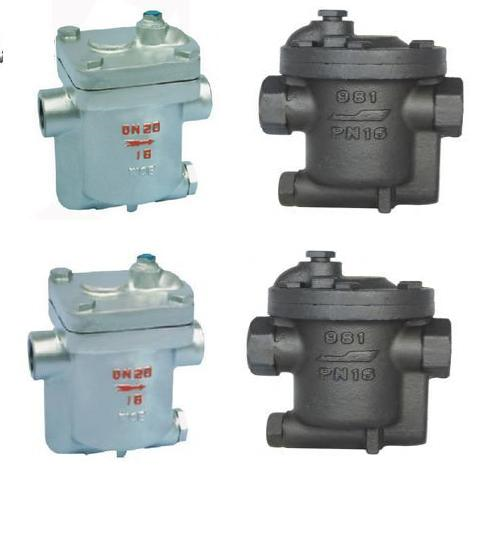

产品名称：CS15H/CS45H自由半浮球式蒸汽疏水阀
产品型号：CS15H、CS45H
主要性能规范
公称压力 | 试验压力 | **工作压力DMO | **工作温度TMO(℃） | 适用介质 | 漏汽率 | **背压率（%） |
1.6 | 2.4 | 1.6 | 220 | 蒸汽Steam、凝结水 | ≤0.5 | 85 |
主要外形尺寸与连接尺寸
型号 | 公称通径 | L | H | H1 | 型号 | 公称通径 | L | H | D | D1 | D2 | b | f | Z-φd | ||||||||||||||
| 15 | 155 | 142 | 80 |
| 15 | 210 | 142 | 95 | 65 | 45 | 14 | 2 | 4-φ14 | ||||||||||||||
20 | 155 | 142 | 80 | 20 | 210 | 142 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | ||||||||||||||||
25 | 155 | 142 | 80 | 25 | 230 | 142 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | ||||||||||||||||
32 | 180 | 200 | 105 | 32 | 270 | 200 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | ||||||||||||||||
40 | 180 | 200 | 105 | 40 | 270 | 200 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | ||||||||||||||||
50 | 180 | 200 | 105 | 50 | 270 | 200 | 160 | 125 | 100 |
产品名称：CS15H/CS45H自由半浮球式蒸汽疏水阀
产品概述：疏水阀未开始工作时，自由半浮球沉落在发射管上，当疏水处于排水状态时，蒸汽经过过滤网和发射管进入阀体，当蒸汽体积增加到一定程度时，浮力使半浮球上浮，在蒸汽压力作用下
产品名称：CS15H/CS45H自由半浮球式蒸汽疏水阀
产品型号：CS15H、CS45H
结构特点及工作原理：
疏水阀未开始工作时，自由半浮球沉落在发射管上，当疏水处于排水状态时，蒸汽经过过滤网和发射管进入阀体，当蒸汽体积增加到一定程度时，浮力使半浮球上浮，在蒸汽压力作用下，半浮球靠向疏水喷咀将其封闭，阻止了蒸汽外逸。当大量凝结水进入阀体时，半浮球内蒸汽体积减少，此半浮球在自身重力作用下落，半浮球脱离疏水喷咀，完成了一个工作循环。继而周而复始运动，起动自动排水阻汽的目的。
主要性能规范
