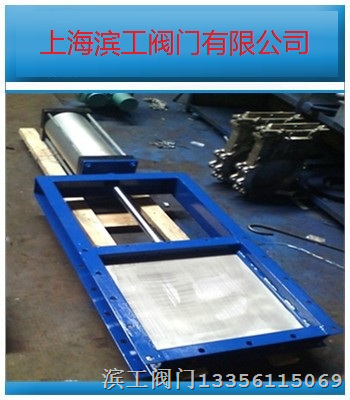

气动方形插板阀

询盘留言|举报

商品数量500

价格3800

色系蓝色

最小起订量1

询价电话联系收藏商品

产品信息

更新时间: 2024-06-17

气动方形插板阀

一、气动方形插板阀产品特点：

气动方形插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。

二、气动方形插板阀产品用途:气动方形插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食。动螺旋闸阀通常于卸料器配套使用，手动螺旋闸阀的直径与卸料器进料口配套，有方形和圆形两种。结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度。本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置。气动装置可安装空气过滤器、电磁阀、感应器、如安装以上驱动装置，气动装置在合同中注明。

三、气动方形插板阀尺寸图：

类别Category	A×A	B×B	C×C	L	H	D0	n-d
单向 One-way	220×200	256×256	296×296	100	820	300	8-φ12
250×250	306×306	346×346	100	930	340	8-φ14
300×300	356×356	396×396	100	1050	380	8-φ14
400×400	456×456	496×496	100	1140	445	12-φ14
450×450	510×510	556×556	120	1450	530	12-φ18
500×500	560×560	606×606	120	1610	580	16-φ18
双向 Two-way	600×600	660×660	706×706	120	1830	450	16-φ18
700×700	770×770	820×820	140	2130	450	20-φ18
800×800	870×870	920×920	140	2440	450	20-φ18
900×900	974×974	1030×1030	160	2660	450	24-φ23
1000×1000	1074×1074	1130×113	160	2870	450	24-φ23
说明Specification	LMD-单向 LMD one-way	Ⅰ-手轮 I hand wheel	链条节数M=0.105×-113（×是丝杆中心离地面高度）距地面小于1.7米用于手轮大于1.7米用链轮 Number of chain nodes M = 0.105×-113 (× means the distance of lead screw center from surface); use hand wheel if the height is less than 1.7 m; use chain wheel if the height is more than 1.7 m.
LMD-双向 LMD two-way	Ⅱ-链条 II chain
